月长机械单相机械胀管机

月长机械220V单相轻便型机械电动胀管机使用方法

概述:

电动机械胀管机,是以控制仪为配套,对金属管内孔扩大,使管子外圆 与管板孔结合的专用设备。工作原理:电机顺时针旋转带动胀管器胀杆 前行、胀珠跟转突出形成外径量变,使被胀管子内孔不断被挤压增大、 管壁减薄,达到管子外圆与管板孔削除间隙并紧密结合的目的。控制仪 数字设置有效胀接电流,控制胀接强度(转矩)和反转时间。 DFZ,DZJ 型单相数控胀管机是一款根据目前国内市场常用的单相电 动胀管机加以改进升级的新型胀管专用工具。本产品采用先进的集成电 路和电子元器件,集测试、胀管、自动到位停止、自动反转、手柄任意 按钮急停等功能于一体。摒弃了工作时必需紧握开关键直至完成一个胀 管过程的工艺方法,大大减轻了操作人员的劳动强度。先进的集成电子 电路系统提高了电机操控灵活性和机器使用寿命。胀力设置、退出时间 调整轻松方便,工作电流强度及退出时间秒表通过二块数显屏精准显 示,机器实时工况,一目了然。是工业设备冷却器、换热器等设备制造 中不可或缺的胀管专用工具,胀管效率较常规三相机速度提升 100%以 上。



800W / 500W 电机参数:

额定

功率

额定

电压

额定

电流

转速

最大

转矩

重量

胀管

范围

夹持

方式

800W

220V

3.6A

680

11Nm

3.2kg

12-25

16钻夹头

500W

220V

2.3A

1450

3.3Nm

2.8kg

8-16

13钻夹头

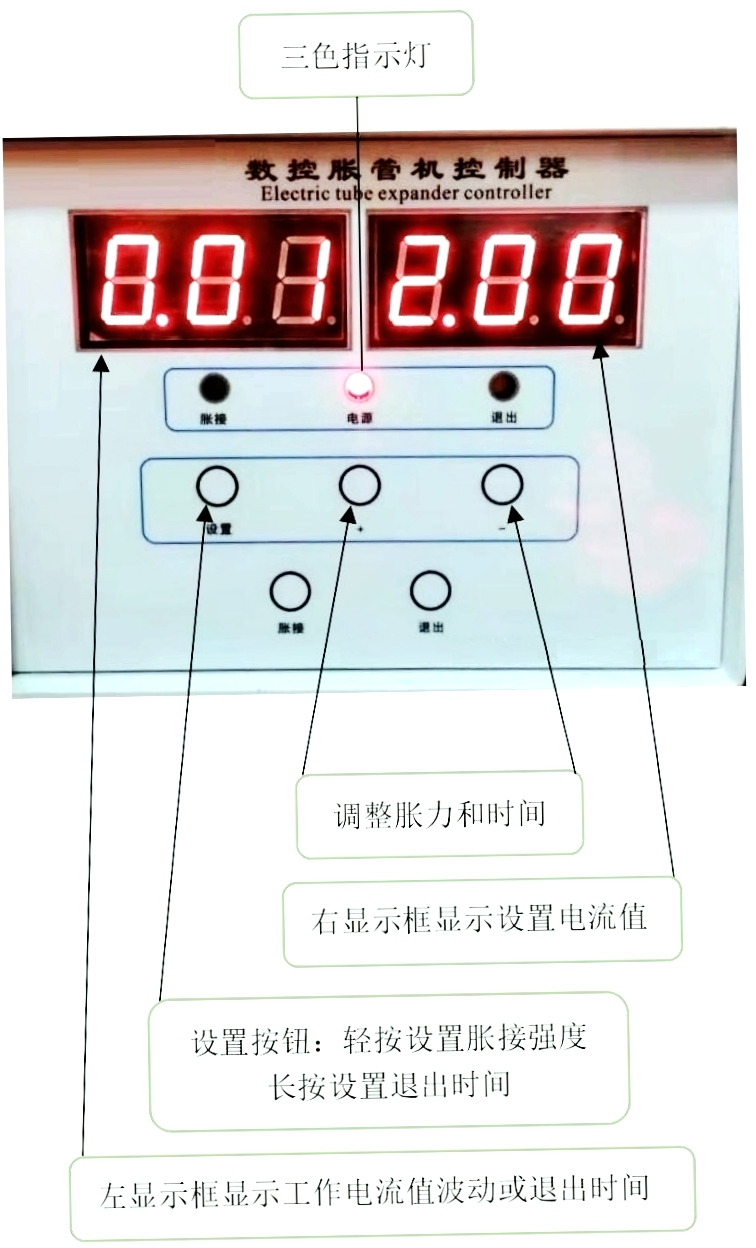

功能设置:

1、胀管电流设置:按设置按钮,右侧数显屏数值闪烁,按+ / - 进 行工作电流设定,再按设置键确认。建议每次增加量在 0.10-0.25 之间。

2、反转时间设置:长按设置按钮,右边数显屏数值闪烁,按+ / - 进 行电机反转时间设置,一个数值表示 1 秒,调整到所需合适时间后按设置键确定。




操作流程:

一.调试

1、接入单相 220V 电源,打开控制器后盖漏电保护器,前面板数控显 示器电源灯(红灯)点亮。

2、按电流设置方法先将电流调至一个较高值,比如 2.00。

3、手持胀机,点动手柄前进按钮,电机启动,观察左边数显屏机器 空载时的电流强度,待数字较平稳后取一个较高值((比如数字在 0.9-1.0 之间不断波动,取 1.00 为参考值)。电机启动后至平稳取参考值时间不 得低于 10 秒。

4、根据胀接强度,按参考值+0.10~0.25 设置试胀电流值,试胀,如 胀管强度不够,逐步增加工作电流,不得一次性增加太大,防止过胀和 增加不必要的安全隐患。

5、长按功能设置键设置合适的反转时间,贴胀或直筒式胀管器建议 反转时间 3-5 秒即可。以胀接反转结束后胀管器能轻松拨出为宜。

二.胀接

1、调试至合适胀管率和反转时间后即可进行批量胀接。

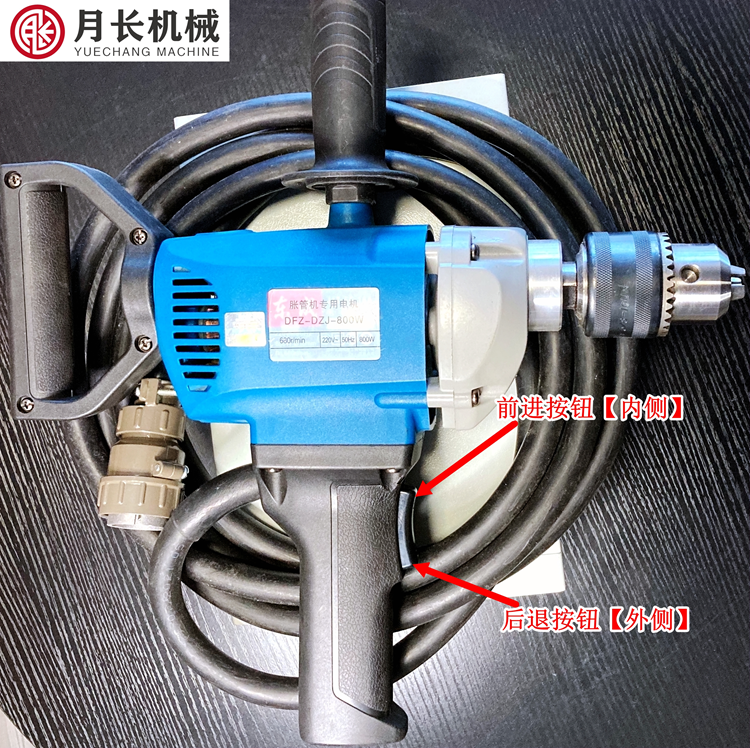

2、正常胀管时,只需按一下手柄前进开关(靠内侧按钮),机器即可 正常运作,自动正转、停止和反转。无需用力常按开关,只需将手指放 在开关位置以防意外即可。

本机特色

1、自动胀管,一键完成:正常胀接时,只需点一下胀管枪前进按钮 即可完成一个胀接过程,无需紧握开关,简便、省力、安全。

2、任意开关急停设置:胀管过程中,无论是前进还是后退时,均可 在手柄上按一下任意按钮停止,十分方便。

3、工作时按钮手指不要离开按钮位置,以防意外应急。既能消除危 险隐患和又能节约后退时间




1、正常工作:双手握紧电机,按一下前进,自动胀管、到位自动停止、自动反转,结束一个管头胀接。

2、电机运转时,按一下后退或前进按钮,机器都能停止转动, 再按一下后退按钮,机器反转退出。

3、意外控制:当感觉手把持不住机器时,如果你选择了撒手, 电机不会自己停止转动,只会緾绕电缆线。此时,按控制仪后面漏电保护器开关紧急停机!采用龙门架延长加力杆可避免 99.9%意外!

4、正常胀管中,感觉后退时间过长,可在机器后退中择时按任意键停止;如胀管器不能轻松拨出,按一下后退按机器继续反转。



安全

一、用电安全:本机电源接入插座内置10A保险丝,接入集成电路板前装有漏电保护器,有效防止过载和漏电事故。但保险最多,仍须按常规电器管理规范操作,提高安全用电意识,规范用电、谨慎操作。

二、操作安全(重要提示!)

1、胀管前需在电机空载状态下调试电机,熟悉机器操作方法!

2、正常胀管中,只需点动一下前进档电机就会自动运转胀管,到达设定值后自动停止并反转。但是,在此过程中,如果你放手,电机不会自己停止转动,只会緾绕电缆线造成事故。所以,正常工作时(特别是在没有延长加力杆辅助安全操作时),启动胀管后,手指应始终搭在按钮开关后退档(靠手柄外侧按钮),不可以轻易离开。

3、胀管作业是一个技术性较强也有一定安全风险的职业。国内胀管作业中每年都有操作人员手臂或身体其他部位受伤案例,所以,安全、 规范操作为重中之重!当胀接较大管子或厚管板,电流设置较大时,电机扭力增大,不是身体特别强壮的人用双手操控电机已不足于保证人员安全和电机稳定性。所以,胀管前应搭建好龙门架或其他胀管设施,电机辅助手柄一端需用钢管延长加力杆并穿至龙门架边框内,加力杆手柄一端固定,另一端在龙门架内使之能左右移动,上下晃动在较小、可控范围内,如能将胀管机吊装起来则更好。胀管时特别是调试期间,万一误操作、设置错误导致机器扭力太大,感觉手里压不住了,只需手指在手柄上按一下任意按钮即可使电机停止。另外,正常工作时,当设置电流很大,感觉电机过载停转或过胀时也可按钮停止。没正常完成一个胀接过程,中间手动停止的,停止后按反转按钮退出,退出后检查胀接情况,重胀这个管头或进行下一个胀接过程。

4、扭力最大值在一个管头即将结束时和反转的瞬间,瞬时反转的扭力大体与前进时最大的扭力相等,但由于反转的突然性,更容易造成事故。所以,更要注意!不能麻痹。非熟悉胀管的人员须有熟练人员先 行现场指导,待熟悉机器性能和操作要领后方可独立操作。



5、关闭控制仪后盖漏电空气开关可强制紧急停机!

6、胀管机存放应避免受潮和挤压。



胀管范围和胀接强度:

1、本系列机型适合胀管范围:8*1~25*2贴胀或强度胀接。

2、胀管范围仅供参考,具体应按管子规格、材质、管壁厚度、管板孔径与管子外径的间隙量、胀接长度,胀管方式等因素综合考量。

3、胀接强度一般指胀接后管子的过盈量,胀管经验丰富的技术员会在调试及在实际胀管过程中根据受胀设备的胀后测试要求和胀杆的推入量推算胀接强度。非熟悉胀管工艺人员胀管前务请联系我们,以便给出合理的胀接方案。
